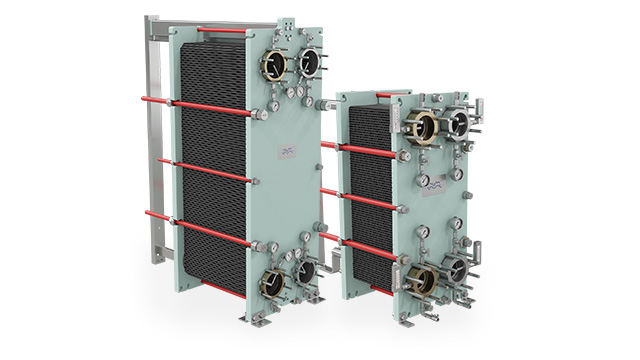

船用墊片板式熱交換器
阿法拉伐開發傳熱技術已有 80 多年的歷史，并在船舶行業活躍了一個多世紀。在豐富經驗的基礎上，我們的工程師設計出了墊片板式換熱器，不僅在可靠性方面，而且在熱性能和易維護性方面都樹立了全新的標準。
船舶行業最現代化的板式熱交換器系列
- 出色的可靠性和能效（OmegaPort™ ）（FlexFlow™ ）
- 尺寸小、占地面積?。–ompactFrame™ 設計）
- 最少的污垢（CurveFlow™ 板分布區域）
- 易于安裝和維修（五點校準系統）
- 優化全球供應鏈和生產，實現最小的環境足跡
關鍵產品

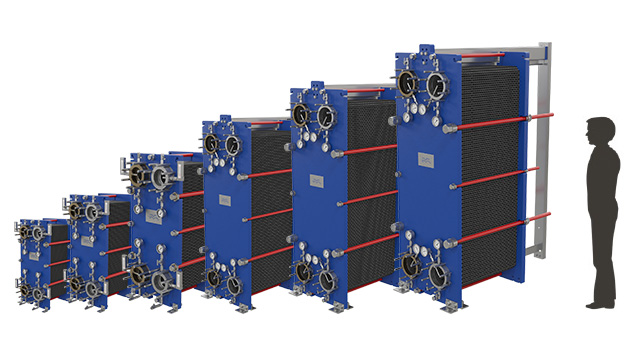

機房板式熱交換器（中央冷卻器）
阿法拉伐板式換熱器結構緊湊、性能可靠、高效節能，而且安全可靠、維護簡單。我們靈活的船用產品系列可滿足您當前的需求，并可在日后調整容量。
| T6 DN 60 |
T10 DN 100 |
T15 DN 150 |
T21 DN 200 |
T25 DN 250 |
T35 DN 350 |
|
|---|---|---|---|---|---|---|
| 高度 (mm) | 890 | 1054 | 1833/1781 | 2082 | 2761 | 2875 |
| 寬度 (mm) | 320 | 470 | 610/650 | 755 | 913 | 1174 |
|
溫度 (℃) |
0 to 150 |
0 to 150 |
0 to 180 |
0 to 100 |
0 to 100 |
0 to 100 |
|
壓力 (bar) |
16 |
16 |
16 |
10 |
10 |
8 |
| 最大流量 (m3/h) | 60 | 160 | 370 | 650 | 1000 | 1970 |
| 容量(kW) – 帶 LMTD 6 的水負載 | 800 | 3 000 | 9 000 | 18 000 | 28 000 | 35 000 |
用于浮式供應和再氣化裝置（FSRU）上乙二醇加熱的 XL 船用墊片板式熱交換器
|
|
|
|
|
|
TS45 |
T45 |
T50 |
|
|
高度 (mm)* |
2745 |
3540 |
4010 |
|
寬度 (mm)* |
1430 |
1420 |
1550 |
|
溫度 (℃) |
- 50 to 150 |
-50 to 150 |
- 50 to 150 |
|
壓力 (bar) |
15 |
15 |
16 |
|
最大流量 (m3/h) |
2 000 |
3 200 |
4 400 |
|
容量(kW) – 帶 LMTD 6 的水負載 |
45 000 |
45 000 |
55 000 |
*框板
工作原理
墊片式板式換熱器的傳熱區域由一系列波紋板組成，這些波紋板組裝在框架和壓緊板之間以保持壓力。 墊片充當板之間的密封。 流體通常逆流通過熱交換器。 這提供了最有效的換熱性能，并實現了小溫差換熱，即出口工藝介質和進入服務介質之間的溫差。
阿法拉伐液-液墊片板式換熱器
與眾不同的功能
工業系列配備了各種功能，使這一高性能系列成為高效、可靠的工作母機，在整個產品生命周期內易于維護和保養。
提高效率
通過提高熱交換器的效率，您可以最大限度地提高產量，降低能耗，從而減少電費支出，改善對環境的影響。
請觀看下面的產品動畫或獲取更多信息，并聽取我們技術專家的意見。
CurveFlow™
弧形導流
改善介質流動
最小化結垢風險
OmegaPort™
流線通孔
提升介質流量
降低壓降
FlexFlow™
板片設計
提高換熱效率
優化壓降
PowerArc™
弧形強化
防止板伸長，改善板剛性
五點校準
板材校準完美，機械性能可靠
SteerLock™
板片導鎖
確?？煽康陌迤ㄎ缓秃啽愕木S修
便于維修
帶墊圈的板框式設計開合簡單，檢查和維修方便。它還能使設備輕松適應新的工藝條件。
請觀看下面的產品動畫或獲取更多信息，并聽取我們技術專家的意見。
ClipGrip™
墊片固定牢靠，防止板組卷曲
丁字滾梁設計
盡量降低裝置高度，開關方便，防止卡堵
軸承套
安裝拆卸安全方便，無需專用工具，最大限度減少軸承架損壞
減阻軸承
確保易于打開的設備，以實現更順暢，更有效的維護
服務
阿法拉伐海事服務
阿法拉伐海事服務遍布全球，全天候為您提供服務，幫助您延長正常運行時間，優化性能，讓您真正高枕無憂。我們的網絡隨時待命，我們提供的服務可在設備的整個生命周期內為您帶來可靠性、效率和合規性。
24小時全天候服務與支持
隨時隨地聯系我們：
400 9976 911
china.info@alfalaval.com
我們的全球服務網絡，包括服務中心、分銷中心及現場服務工程師，隨時準備為您提供支持。
資料
下載
機房供暖和制冷
船上有許多需要冷卻的機器。在熱能無法回收或利用的情況下，應盡量降低從機器中轉移熱能的總成本。阿法拉伐通過創新的板式熱交換器產品組合，可確保中央冷卻系統的成本效益。我們的墊片式板式熱交換器具有獨特的功能，可降低機房冷卻的運行成本，并有助于可持續發展。
您在追求節能嗎？
阿法拉伐為板式換熱器的熱效率設定了標準。將提高能源效率和減少停機時間的創新功能結合在一起，我們可以加快向更具可持續性的解決方案過渡，并在 2050 年前實現凈零排放。
阿法拉伐技術為馬士基首艘甲醇燃料集裝箱船的可持續運營提供動力
在可持續發展日益重要的今天，A.P. Moller-Maersk公司建造了世界上第一艘以甲醇為燃料的集裝箱船。該船配備了阿法拉伐甲醇燃料解決方案，展示了創新解決方案和設備如何幫助航運公司適應不斷變化的能源環境和環保法規。
需要新標準
介紹世界上最現代化的墊片板式換熱器。 了解我們的下一代墊片式板式換熱器系列將如何為您帶來更高的效率、可靠性和可維護性。
